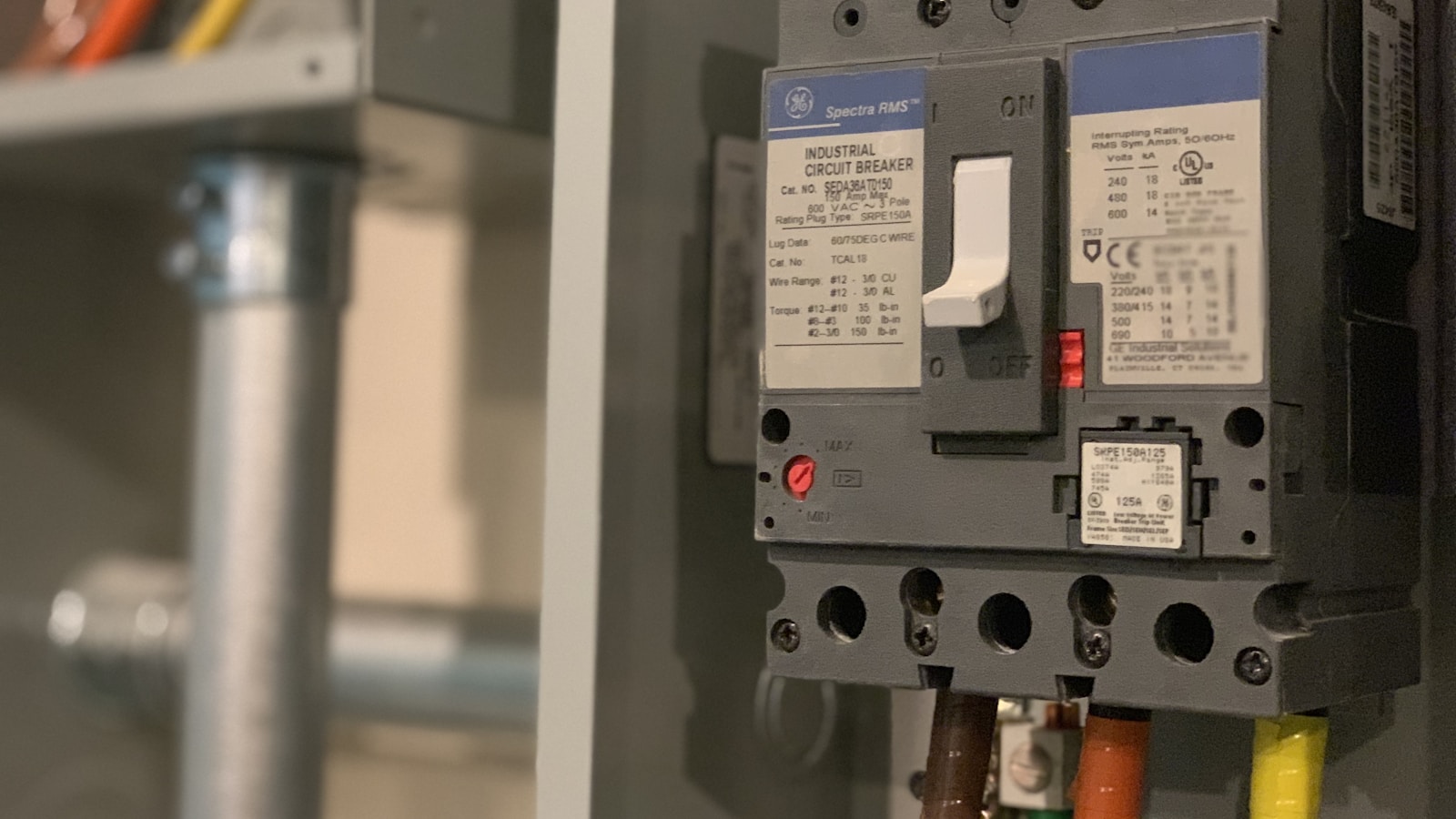

Repérage d’armoire électrique et de tableau industriel : ce qui reste lisible dix ans plus tard

On reçoit le fichier par mail, en général un tableur : deux cent quarante lignes, une colonne repère, une colonne désignation, et une note en rouge disant que le tableau part en camion vendredi. Le repérage d’armoire électrique est le travail le moins spectaculaire de l’atelier et l’un de ceux qui se voient le plus longtemps. Une étiquette ratée, on la relit pendant quinze ans à chaque intervention.

Ce que les textes demandent, et ce qu’ils ne disent pas

Côté installation, la NF C 15-100 impose que les circuits soient identifiés de manière claire, lisible et durable, le repère étant placé en regard de l’appareil concerné. Le schéma de l’installation accompagne le tableau. La refonte de la norme, structurée en une série de documents NF C 15-100-X, s’applique depuis le 1er septembre 2025, l’édition précédente ayant cessé d’être en vigueur au 31 août.

Côté ensemble, c’est la NF EN IEC 61439-1 qui gouverne les tableaux et armoires basse tension : elle demande une identification durable et lisible de l’ensemble, portant notamment le constructeur et la désignation de type. Pour l’équipement électrique d’une machine, la NF EN 60204-1 ajoute le repérage des conducteurs et l’identification de l’organe de coupure. Et les opérations sur installations électriques, encadrées par les articles R4544-1 et suivants du code du travail, supposent qu’un intervenant puisse désigner sans hésitation ce qu’il consigne.

Ce qu’aucun de ces textes ne dit, en revanche : quelle matière utiliser. La norme parle de durabilité, pas de gravure. C’est exactement le vide que l’atelier doit combler, et c’est là que se joue la différence entre un tableau lisible en 2036 et un tableau couvert de restes de ruban adhésif.

Support contre durée de tenue

Support	Tenue réaliste	Où on le pose	Ce qui le tue
Étiquette papier sous porte-repère plastique	2 à 5 ans	Tableau tertiaire, local sec	Humidité, jaunissement, porte-repère qui casse
Ruban polyester imprimé par transfert thermique	5 à 10 ans en intérieur	Départs, borniers, câbles	Solvants, chaleur au contact d’un jeu de barres
Plastique bicouche gravé mécaniquement	10 à 20 ans	Face avant, portes, synoptique	UV en extérieur non protégé, choc sur angle vif
Aluminium anodisé gravé au laser	15 ans et plus	Armoire extérieure, ambiance chaude	Rien de courant, hors arrachement mécanique
Inox gravé, marquage plein	Durée de vie de l’armoire	Agroalimentaire, lavage haute pression	Le budget, essentiellement

Le vrai ennemi, c’est la température interne

Une armoire fermée en fonctionnement ne vit pas à température ambiante. Autour des disjoncteurs et des variateurs, on relève couramment 15 à 25 degrés de plus que le local. En été, dans un local technique sous toiture, cela suffit à ramollir une colle caoutchouc et à faire migrer un adhésif sur sa face avant. C’est la raison pour laquelle nous poussons systématiquement les adhésifs acryliques sur ces postes, et pas les colles à prise instantanée qu’on trouve en grande surface de bricolage.

Deuxième facteur, la matière d’accueil. Une face avant en tôle thermolaquée texturée n’offre pas la même surface d’ancrage qu’un plastron lisse. Sur laque texturée, un adhésif fin ne touche qu’une partie du relief et décolle par les angles. On passe alors soit sur un adhésif plus épais et plus conformable, soit, mieux, sur une plaque gravée vissée ou rivetée. Le principe rejoint celui de nos plaques d’identification machine, où la fixation mécanique est presque toujours la bonne réponse.

Le contre-pied : tout graver n’est pas la solution

Le client industriel qui a déjà vécu une armoire illisible arrive souvent avec une consigne simple : tout en gravé, tout en inox, on n’y revient plus. Sauf qu’un tableau évolue. Un départ change d’affectation, une ligne est ajoutée, une machine part à la casse et son alimentation sert à autre chose. Au bout de trois ans, la moitié des étiquettes gravées ment, et personne n’ose les enlever parce qu’elles ont coûté cher.

Le découpage que nous conseillons est mixte. En gravé : l’identification de l’ensemble, les tenants et aboutissants, les avertissements de risque, les repères de cellule. Ces informations ne bougent pas. En imprimé remplaçable : les désignations de départ, celles qui suivent la vie de l’atelier. On prévoit alors des porte-repères ou des zones dédiées, dimensionnées dès la conception, pour que la mise à jour ne se termine pas en collage sauvage sur un angle libre.

Autre demande à décliner sans hésiter : l’étiquette collée sur la face avant même du disjoncteur modulaire. C’est petit, c’est chaud, c’est frotté à chaque manoeuvre, et le fabricant a prévu un emplacement de repérage exactement pour éviter cela. Le marqueur indélébile directement sur le plastron mérite le même sort : il n’est indélébile que jusqu’au premier passage d’alcool isopropylique.

Lisibilité : la hauteur de caractère avant tout

Un repère de départ se lit accroupi, dans un local mal éclairé, avec une lampe frontale. En dessous de 3 mm de hauteur de caractère, la lecture devient pénible pour un électricien de plus de quarante-cinq ans, et pénible signifie erreur. Le contraste compte autant que la taille : noir sur blanc, blanc sur noir, rouge sur blanc pour les alimentations maintenues. Un gris sur gris brossé, c’est joli sur la photo de réception et illisible en intervention.

Pour la signalisation de risque, les pictogrammes normalisés de la série NF EN ISO 7010, dont le triangle de danger électrique, s’imposent dès lors que la signalisation de santé et sécurité au travail est requise. Nous les produisons en polycarbonate imprimé ou en plastique gravé selon l’ambiance, avec le même raisonnement de tenue que nos étiquettes résistantes chaleur et UV.

Questions fréquentes

Quelle différence entre plastique bicouche gravé et plaque imprimée ?

Sur le bicouche, la gravure enlève la couche supérieure et fait apparaître une couche de couleur différente dans la masse : le texte ne peut pas s’effacer, il est creusé. Sur une plaque imprimée, le texte est déposé en surface et dépend entièrement du vernis ou du laminat qui le protège. Pour un repérage qui doit vivre plus de dix ans dans une ambiance sale, le bicouche gagne.

Peut-on graver un logo ou un pictogramme couleur ?

La gravure travaille en deux tons, ceux du bicouche. Pour un logo multicolore ou un pictogramme réglementaire en couleurs, on passe en impression UV directe sur plaque, avec vernis de protection, ou on combine les deux procédés sur une même plaque. Le rendu est différent, la tenue aussi.

Faut-il numéroter par départ ou par fonction ?

Les deux, et dans cet ordre. Le repère de schéma, court et unique, sert à l’électricien et au dossier technique. La désignation en clair, du type pompe de relevage local 3, sert à tout le monde. Un repérage qui ne porte que le repère de schéma oblige à sortir le classeur à chaque fois.

Que faire d’un tableau existant dont le repérage est illisible ?

On dépose tout, on nettoie à l’alcool isopropylique, et on repart d’un relevé fait sur site plutôt que d’un ancien tableur. La reprise d’un tableau de trente départs prend une demi-journée de relevé et une demi-journée de pose. Refaire des étiquettes sur des données fausses coûte deux fois : une fois maintenant, une fois quand quelqu’un s’en apercevra.
