Marquage au sol entrepôt : obligations et checklist HSE

Un entrepôt sans marquage au sol, c’est un contrôle DREAL qui tourne mal et un accident du chariot élévateur qui n’attendait que ça. Cet article couvre les obligations réglementaires, les matériaux adaptés à chaque type de sol et la checklist complète pour un chantier de marquage qui tient dans la durée.

L’essentiel

• L’article R4224-17 du Code du travail impose le marquage visible et permanent des voies de circulation dès qu’un engin motorisé évolue dans le bâtiment.
• Largeur minimale réglementaire : 1 m pour une allée piétonne, 3 m pour une allée chariot élévateur — les deux séparées lorsqu’elles coexistent.
• Durée de vie d’une peinture époxy sur béton industriel : 3 à 7 ans selon le trafic ; un film PVC coulé en marquage adhésif tient 4 à 6 ans sous roue pneumatique.
• Coût moyen posé : 8 à 15 € HT/m² pour une époxy bicomposant, 12 à 22 € HT/ml pour un adhésif vinyle de 100 mm de large.

Le marquage au sol est-il vraiment obligatoire en entrepôt ? Oui, sans réserve. L’article R4224-17 rend obligatoire le marquage de toute voie de circulation intérieure dès lors que des véhicules ou engins motorisés sont susceptibles d’y circuler, quelle que soit la superficie du bâtiment. L’obligation porte sur la visibilité permanente, pas seulement sur l’existence du tracé.

Ce cadre réglementaire est cependant un socle, pas un cahier des charges opérationnel. La mise en conformité ne se résume pas à peindre deux lignes jaunes : le choix du matériau, la préparation du sol et la cohérence du plan de circulation font toute la différence entre un marquage qui tient cinq ans et un qui s’effeuille au premier passage de fourche.

Ce que dit exactement le Code du travail

L’article R4224-17 est précis sur un point que beaucoup de responsables logistique ignorent : le marquage doit être « visible en toutes circonstances ». En pratique, un tracé recouvert de poussière de céréales ou de copeaux métalliques cesse légalement d’exister. La DREAL ou l’inspection du travail peuvent verbaliser non pas l’absence de marquage mais son illisibilité.

La norme NF EN ISO 3864-1 complète le dispositif en fixant les couleurs de sécurité. Ce n’est pas une obligation légale directe, mais elle constitue l’état de l’art auquel se réfèrent les experts judiciaires en cas d’accident. L’appliquer, c’est se constituer un bouclier documentaire solide.

Côté inspection, pensez aussi à la norme NF X08-003 qui précise les dimensions minimales des pictogrammes de danger associés aux zones marquées — pertinente dès que vous combinez marquage au sol et signalisation murale.

Couleurs normalisées : un code qu’on ne peut pas improviser

La couleur n’est pas un détail esthétique. Un opérateur formé dans un autre entrepôt arrive avec des automatismes visuels : il anticipe le danger en rouge, le passage autorisé en jaune, la zone de stockage en blanc ou gris clair. Briser ce code, c’est créer une source d’erreur humaine.

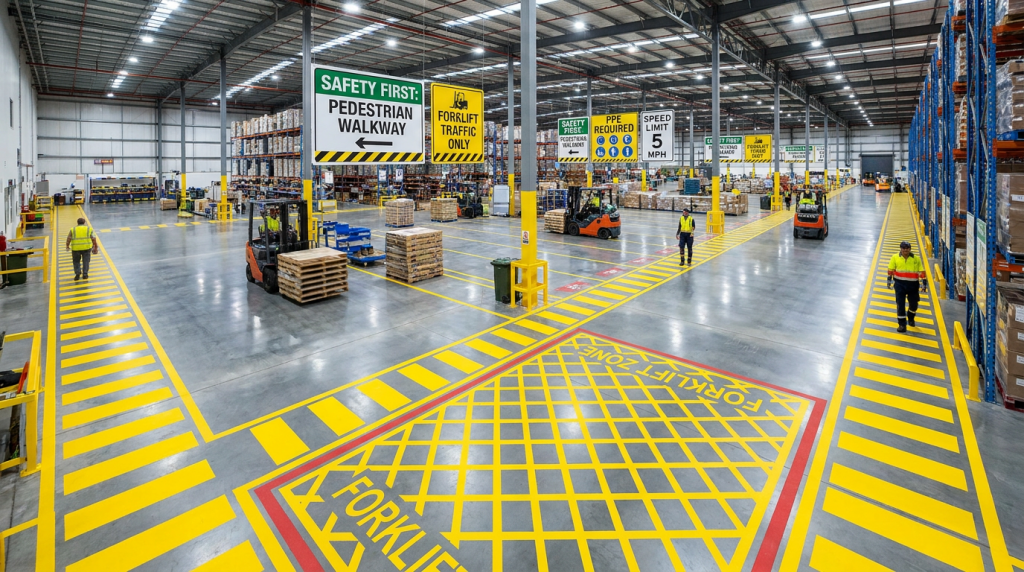

• Jaune — voies de circulation principales, allées chariots, zones de croisement. C’est la couleur reine de l’entrepôt industriel.
• Blanc — délimitation des postes de travail, zones de préparation de commandes, emplacement des palettes au sol.
• Rouge — accès interdits, emplacements extincteurs et RIA, zones de danger immédiat. Ne jamais utiliser le rouge pour du stockage temporaire.
• Vert — issues de secours, cheminements d’évacuation.
• Bleu — zones à port d’EPI obligatoire (chaussures de sécurité, casque, gilet).
• Orange — risque mécanique spécifique (zone de dépose automatisée, convoyeur au sol).

Un entrepôt bien marqué lit sa propre organisation au sol : un cariste qui arrive de nuit, à jeun, avec les yeux mi-clos, doit comprendre l’espace rien qu’avec ce que les lampes LED projettent sur le béton.

Peinture époxy ou film adhésif : le bon choix selon votre sol

La question revient systématiquement en visite de chantier. La réponse dépend moins du budget que de trois paramètres : la nature du sol, l’intensité du trafic et la fréquence à laquelle le plan de circulation est susceptible d’évoluer.

Un point que l’on voit rarement mentionné : la peinture époxy sur sol béton non préparé n’adhère pas, elle s’écaille dès le premier hiver. La grenailleuse n’est pas une option — c’est un prérequis. Comptez 2 à 4 € HT/m² supplémentaires pour la préparation de surface, que vous choisissiez la peinture ou l’adhésif.

Les étapes d’un chantier de marquage bien mené

Un plan de marquage ne s’improvise pas la veille du chantier. Voici le déroulé type pour un entrepôt de 800 à 2 000 m² :

1. Audit du sol — test d’humidité (hygrométrie < 4 % avant application époxy), repérage des fissures actives, identification des zones de passage intensif.
2. Plan de circulation — dessin coté sur plan PDF ou DWG, validé par le responsable logistique et le référent HSE avant tout tracé. C’est l’étape qu’on saute et qu’on regrette.
3. Implantation au sol — traçage à la craie ou au cordeau, double vérification des largeurs réglementaires, repérage des emplacements de pictogrammes.
4. Préparation de surface — grenaillage ou ponçage selon le support, dépoussiérage à l’aspirateur industriel, application du primaire si nécessaire.
5. Application du marquage — première couche, séchage ou pose, deuxième couche de finition si époxy. Pour le film adhésif, pose à la raclette avec chasse-bulles et découpe au cutter de précision aux intersections.
6. Signalisation complémentaire — pose des pictogrammes autocollants (ISO 7010), éventuels délinéateurs ou cornières de protection d’angle.
7. Réception contradictoire — vérification avec le responsable HSE, photos datées pour le dossier de sécurité, notice de maintenance (fréquence de contrôle, produits d’entretien compatibles).

Pour un entrepôt de 1 500 m², le chantier représente typiquement 2 jours pour une époxy (dont une nuit de séchage entre les couches) ou 1 journée pour un marquage adhésif complet.

Durée de vie réelle et entretien

Le marquage au sol industriel ne demande pas d’entretien complexe, mais il en demande un. Un nettoyage à l’autolaveuse avec un détergent pH neutre deux fois par semaine préserve la lisibilité et détecte précocement les zones de décollement. Dès qu’un bord de film se soulève, il se transforme en piège à fourche — la dépose partielle et la repose d’un lé coûte 10 fois moins cher qu’un incident chariot.

Un marquage époxy bien préparé sur béton grenaillé résiste 5 à 7 ans en entrepôt à trafic moyen. Sur un quai de chargement avec passage quotidien de semis, il se dégrade en 2 à 3 ans — la bonne solution dans ce cas est le film PVC coulé 150 µm posé en laize de 150 mm, plus résistant à l’abrasion latérale des roues industrielles.

Les erreurs qui coûtent cher

Peindre sur un sol humide ou gras. C’est la première cause de décollement anticipé. Un béton qui vient d’être nettoyé à l’eau chaude n’est pas prêt pour une époxy — il faut attendre 48 h minimum et vérifier l’hygrométrie résiduelle. Certains ateliers appliquent la peinture un vendredi soir pour « reprendre l’activité lundi matin » : la peinture est encore verte au sens propre.

Utiliser un film polymère à la place d’un film coulé en zone de roulement. Le film polymère (3–4 ans de durée de vie en extérieur ensoleillé, 2–3 ans sous roue industrielle) est calibré pour la signalétique légère. Le film coulé, lui, a une plasticité moléculaire différente qui lui permet de reprendre sa forme après écrasement par un chariot de 3 tonnes. La différence de prix est de l’ordre de 15 à 25 % — la différence de durée de vie en environnement industriel peut atteindre 100 %.

Négliger les zones de transition. Les intersections d’allées, les seuils de quai et les passages sous portes sectionnelles sont les points de défaillance les plus fréquents. C’est là que les roues braquent, que les fourches raclent le sol en biais, que l’eau de pluie s’infiltre l’hiver. Un traitement renforcé sur ces zones (résine de finition, cornière de protection) est systématiquement rentable.

Partir sur un plan de circulation « provisoire ». Un marquage provisoire tracé à la hâte en ruban de signalisation jaune finit invariablement par rester cinq ans, décollé sur 40 % de sa longueur, incomplet, et jamais mis à jour après la réorganisation des racks. Le chantier de reprise coûte alors plus cher qu’un marquage définitif fait d’emblée, avec l’obligation de déposer la colle résiduelle du ruban avant toute nouvelle application.

Vos questions, nos réponses

Combien coûte un marquage au sol complet pour un entrepôt de 1 000 m² ?

Pour un entrepôt de 1 000 m² avec un plan de circulation standard (allée centrale chariot, deux allées latérales piétonnes, zones de stockage délimitées), le budget de marquage époxy posé se situe entre 4 500 et 8 000 € HT, préparation de surface incluse. En film adhésif coulé pour les lignes de circulation uniquement, comptez 2 500 à 4 500 € HT selon le linéaire total et le nombre d’intersections à traiter. Ces fourchettes varient selon l’état initial du sol et la complexité du plan.

Faut-il arrêter l’activité de l’entrepôt pendant le chantier de marquage ?

Pas nécessairement en totalité. Un chantier de marquage peut être découpé en zones et planifié par tranches nocturnes ou en week-end pour limiter les interruptions. La contrainte principale est le séchage de l’époxy (24 à 48 h avant remise en charge lourde) ou la prise du primaire adhésif (2 à 4 h). Pour un entrepôt de 1 500 m², un chantier nocturne sur deux week-ends consécutifs permet généralement de conserver 80 % de l’activité normale.

Quels documents produire après un chantier de marquage pour le dossier HSE ?

Le dossier HSE post-chantier doit contenir : le plan de circulation coté et daté (PDF et format natif), les fiches techniques des produits appliqués (fiche de données de sécurité, certificat de conformité), les photos de réception par zone, et la notice de maintenance (fréquence de contrôle visuel recommandée, produits de nettoyage compatibles). Ces documents sont demandés par l’inspection du travail en cas de contrôle et constituent votre preuve de diligence en cas d’accident.
